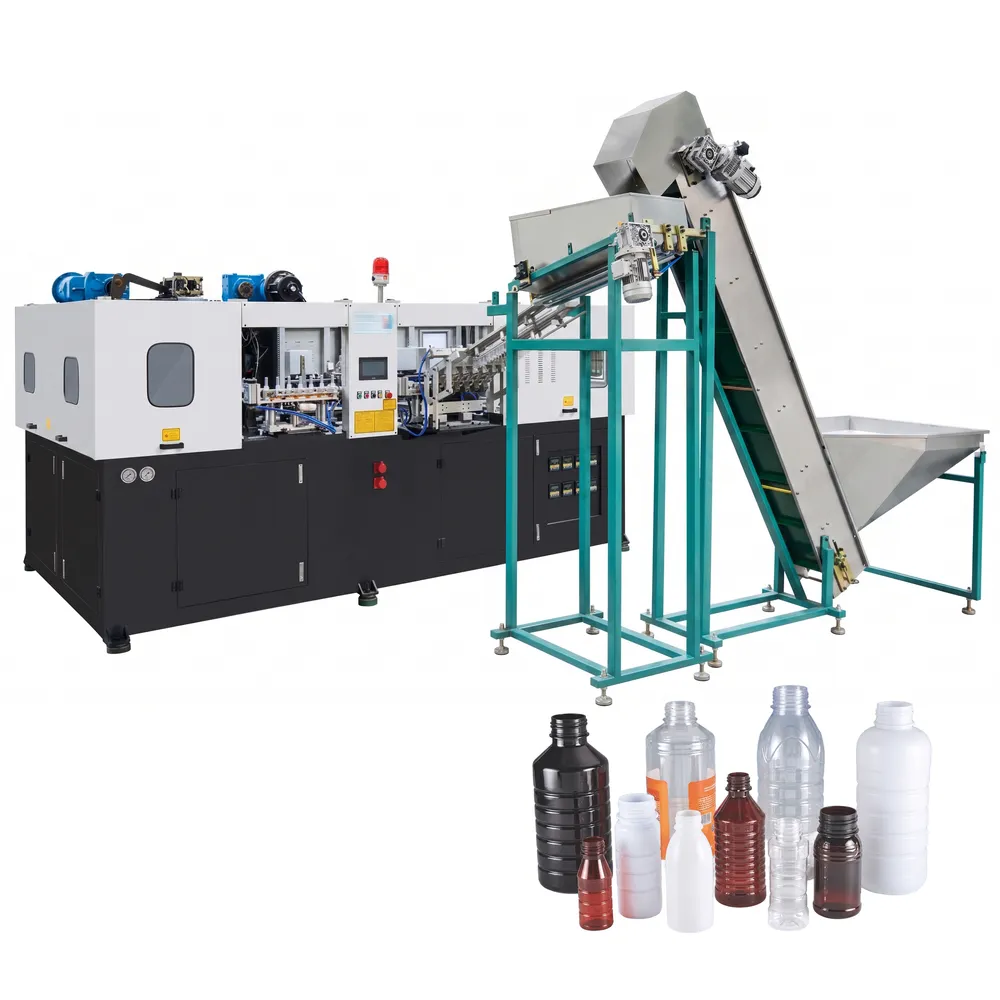

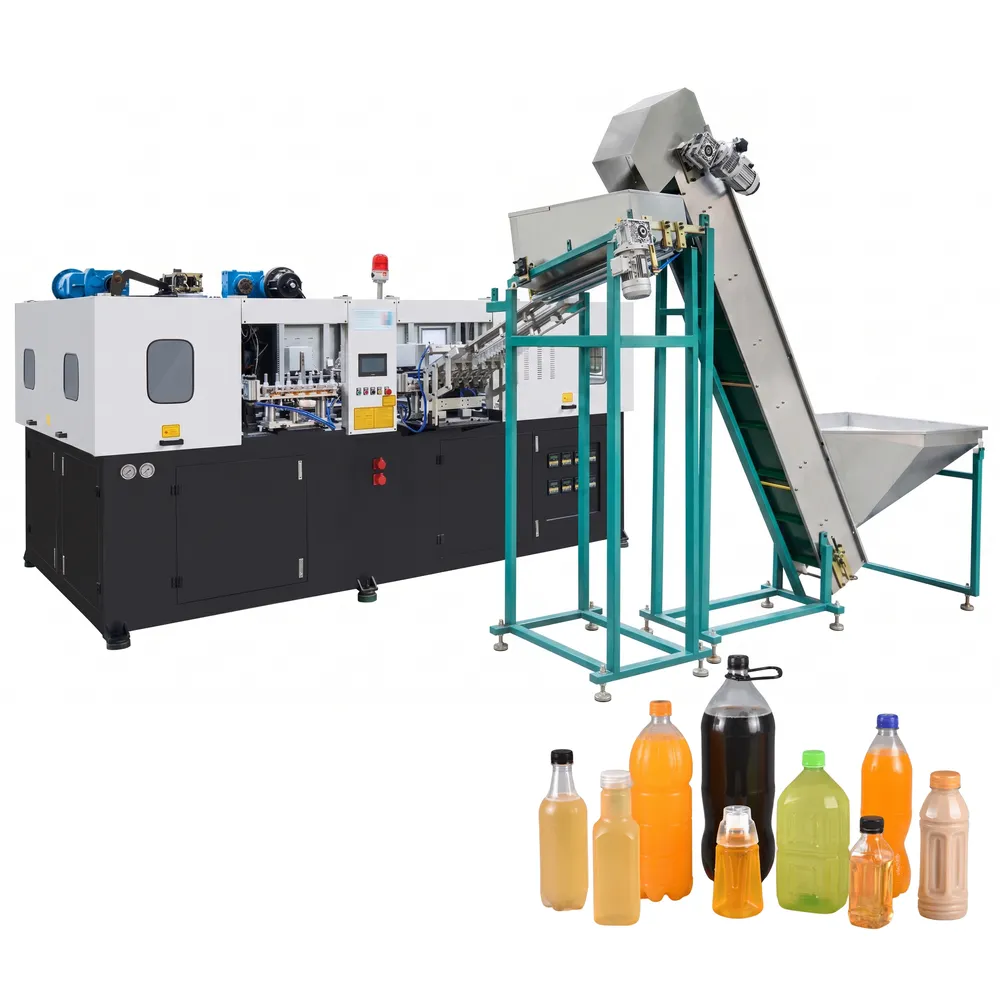

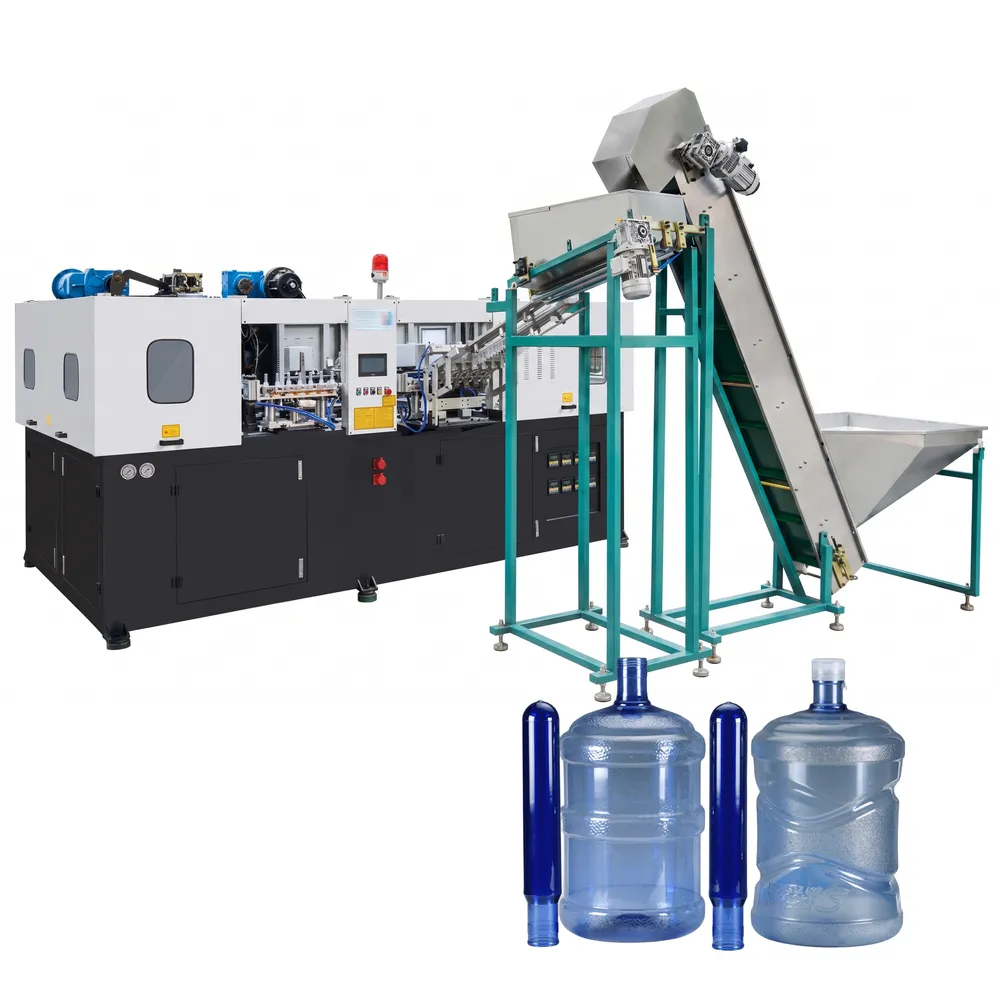

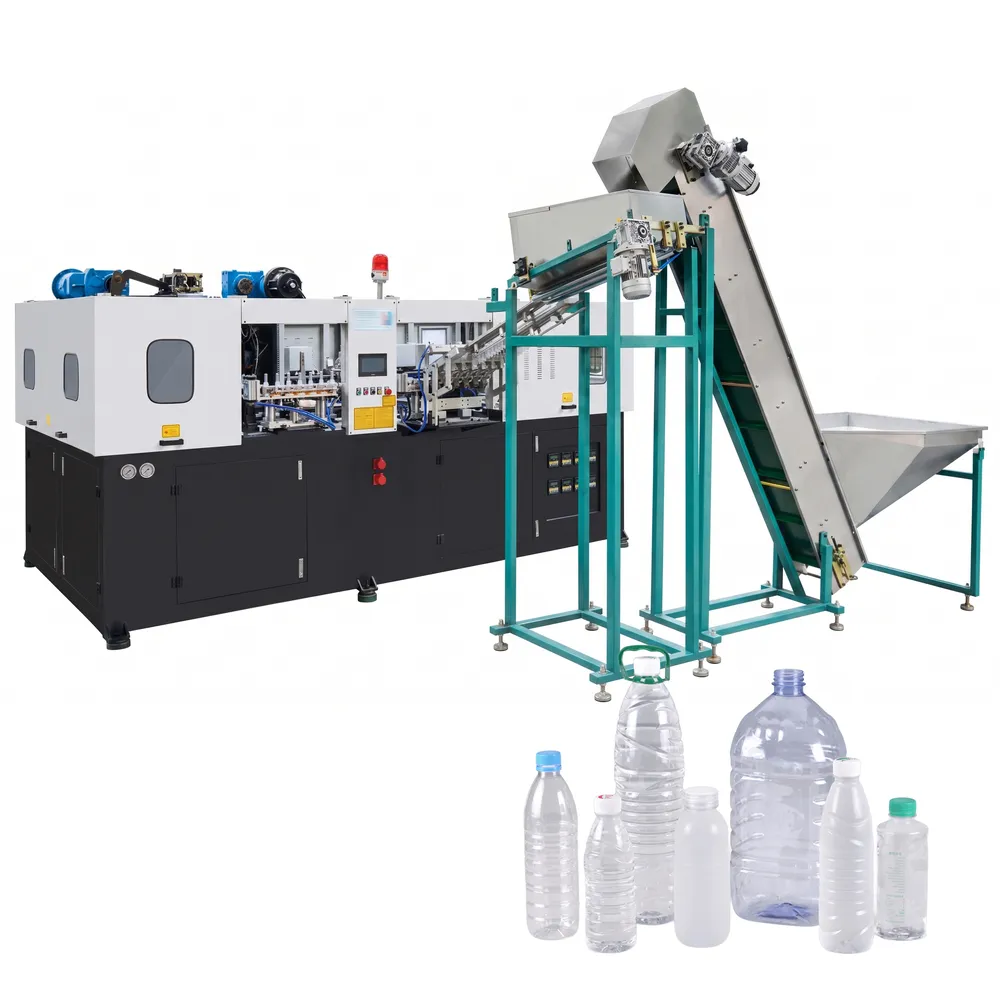

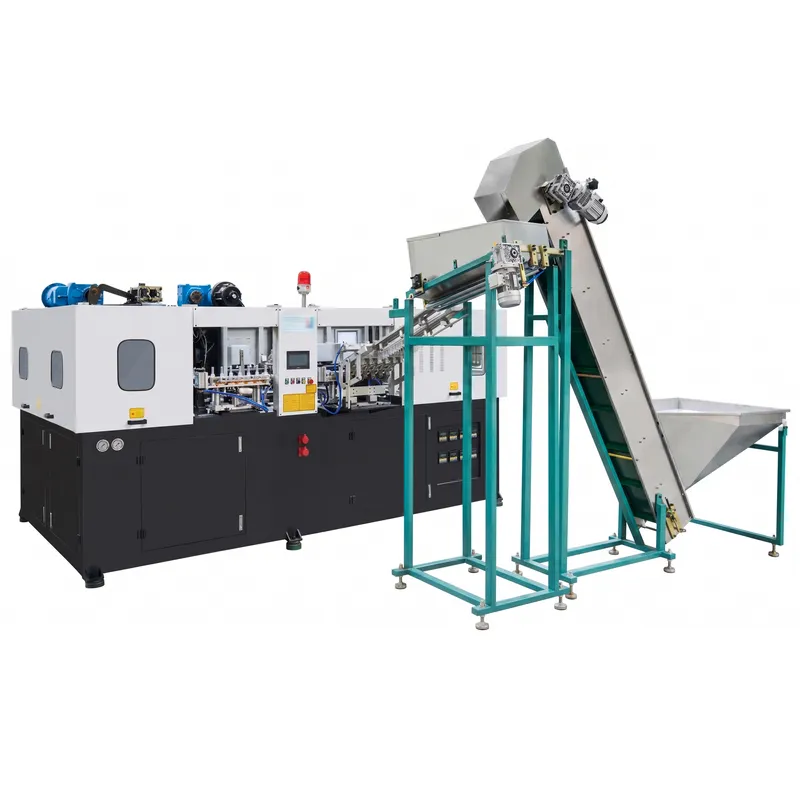

EPA.AS-2C114.3 水・飲料ボトル用全自動ブロー成形機

PET（ポリエチレンテレフタレート）

PETは、このPETブロー成形機の主要材料であり、世界の飲料ボトル生産量の大部分を占めています。その卓越した透明性、高い引張強度、優れたCO2バリア性、そしてFDAの食品接触基準への適合性により、ミネラルウォーター、炭酸飲料、ジュース、食用油、医薬品液体容器に最適な素材となっています。また、PETのリサイクル性は、規制市場における持続可能性に関する要件も満たしています。

HDPE（高密度ポリエチレン）

HDPEは、高い耐薬品性と耐衝撃性が求められる不透明ボトルに使用されます。洗濯洗剤、家庭用洗剤、エンジンオイル、農薬、工業用化学薬品の容器などに幅広く用いられています。HDPEは幅広い溶剤や極端な温度変化に対する耐性を備えているため、PETでは劣化したり浸透したりするような製品にも適しており、その強靭さによって、重量のある工業用包装材の輸送中の損傷を軽減します。

LDPE（低密度ポリエチレン）

LDPEは、シャンプー、コンディショナー、ローション、ソース、その他の半液状のパーソナルケア製品や食品に最適な、柔軟で絞りやすい容器を製造できます。自然な半透明性により、残量を確認でき、優れた耐湿性により、保管中の液体製剤を保護します。LDPEボトルは、パーソナルケア製品や食品サービス包装における精密な吐出用途向けに、絞り出し速度を制御できる設計が可能です。

PP（ポリプロピレン）

PPは優れた耐熱性と、酸、塩基、医薬品添加剤との化学的適合性を備えているため、高温充填食品包装、医薬品シロップ、ヘルスケア製品ボトルに最適な素材です。PPボトルはGMP製造環境で要求される滅菌温度に耐えることができ、その高純度仕様は医薬品一次包装に関するUSPおよびEP規格に適合しています。

PC（ポリカーボネート）

ポリカーボネートは、高い耐衝撃性と透明度が重視されるスポーツ、アウトドア、実験室用途の再利用可能なボトルに使用されています。ポリカーボネートは、食器洗浄機による洗浄や滅菌を繰り返しても耐えられるため、再利用可能なウォーターボトル、実験室用試薬容器、工業プロセス用サンプリング容器などに適しています。これらの用途では、PETやHDPEに比べて材料費や加工費が高くても、長寿命が見込めます。

PETG（PETグリコール変性）

PETGは、標準的なPETの透明性と耐薬品性に​​加え、耐衝撃性の向上と、より低い成形温度での加工性の向上を実現しています。特に、卓越した光沢と透明性がマーケティング上の優先事項となる化粧品ボトル、医薬品包装、特殊食品容器などに適しています。PETGはPETほど強力な乾燥を必要としないため、複数の材料をブロー成形する受託製造業者にとって、柔軟なプロセスを実現します。

PEN（ポリエチレンナフタレート）

PENは標準的なPETに比べて優れたガスバリア性能を備えているため、賞味期限の延長が重要な高級炭酸飲料、ビール、ジュース製品に最適な素材です。PENの高いガスバリア性能により、酸素の侵入と二酸化炭素の損失が抑制され、同等の肉厚の標準的なPETボトルと比較して炭酸の保持期間が2～4倍に延びます。また、紫外線にも強く、ビールやフルーツジュースなどの光に弱い飲料を光劣化から守ります。

PVC (Polyvinyl Chloride)

PVCは、その柔軟性と耐薬品性に​​よりPETよりも配合適合性に優れているため、特殊化粧品やパーソナルケア製品のボトルに引き続き使用されています。着色の容易さ、幅広い表面仕上げが可能であること、そして多様な化粧品成分との適合性が高く評価されています。PVCの加工には慎重な排気管理が必要であり、一部の市場では規制が厳しくなっているため、包装材料の選定においてはこれらの点も考慮する必要があります。

単段式ブロー成形機と二段式ブロー成形機の比較

プラスチックブロー成形機の一般的なトラブルシューティング

壁厚分布の不均一
症状：ボトルの肩部または底部の壁が薄く、他のゾーンに材料が過剰に蓄積している。根本原因：オーブンゾーンの温度プロファイルが不適切で、プリフォームの調整が不均一になっている。延伸ロッドの速度が材料の粘度と一致していない。プリフォームがブローピンの中心に位置していない。解決策：底部ゾーンから順にオーブンゾーンランプの強度を再調整する。材料データシートに基づいて延伸ロッドの速度を確認する。プリフォームマンドレルの位置合わせを点検し、プリフォーム搬送チェーンの摩耗したセンタリングガイドを交換する。

ボトルの曇りまたは濁り
症状：完成したPETボトルが透明ではなく、不透明または乳白色に見える。根本原因：プリフォーム射出成形中にPET樹脂の水分含有量が50ppmを超え、加水分解による劣化を引き起こす。プリフォームの再加熱温度が低すぎるため、延伸ブロー成形中に応力白化が発生する。金型の冷却温度が高すぎるため、ボトル壁に非晶質領域が残る。解決策：ホッパードライヤーの露点と滞留時間を確認する。上部加熱ゾーンのオーブン加熱出力を上げる。冷却水の設定温度を8℃の下限仕様値に近づける。

ボトル底部の変形または真珠光沢
症状：ボトル底部に白っぽい輪（真珠光沢）が現れたり、内部圧力で押し上げ変形が生じたりする。根本原因：プリフォームのゲートゾーンが本体ゾーンに比べて過熱し、分子配向が完了する前に早期結晶化が起こった。ブロー圧力が不十分で、底部形状で金型との完全な接触が妨げられた。解決策：ゲートエリアのオーブンランプの出力を下げる。高圧空気の供給量を増やし、機械が電磁弁出口で35 kg/cm2のブロー圧力に達していることを確認する。ブローピンシールの空気漏れを点検する。

首部の寸法が許容範囲外です
症状：ボトルネックの仕上げ寸法（外径、ねじピッチ、または改ざん防止用突起の高さ）が仕様外となり、下流の充填ラインでキャッピング不良が発生します。根本原因：プリフォームネックの仕上げが輸送中またはホッパーへの供給中に損傷している。オーブン加熱プロファイルがプリフォーム本体に高く伸びすぎてネックが変形している。ブロー成形ネックインサートが使用許容範囲を超えて摩耗している。解決策：ホッパーエレベーターにプリフォームネック保護ガイドを取り付ける。オーブン加熱プロファイルがネックサポートプレートより下で停止していることを確認する。ネックインサートの寸法を測定し、メーカーの許容範囲を超えている場合は交換する。

生産中に機械が停止しました（アラームが作動しました）
症状：PLCアラームにより機械がサイクル途中で停止し、ボトルが不完全になり、生産が停止します。根本原因：空気供給圧力が7 kg/cm2の動作しきい値を下回り、安全インターロックが作動した。冷却水流量が30 ltr/minの最小値を下回った。オーブン温度が設定値を超えて暴走した。供給システムでプリフォームが詰まり、センサーの故障が発生した。解決策：コンプレッサーの出力圧力とレシーバータンクを確認する。冷却水バルブの位置とチラーの設定値を確認する。オーブンゾーンの熱電対の接続を確認する。プリフォームの詰まりを取り除き、HMIアラーム管理画面からセンサーの故障をリセットする。

スループット低下（定格出力以下）
症状: 機械の生産量が定格の 2,000 bph を大幅に下回り、下流の充填ラインで供給不足が発生します。根本原因: プリフォーム供給ホッパーのプリフォームが少なくなっているか、プリフォームの向きが間違っている。赤外線ランプの出力が低下し、コンベア速度を遅くする必要があるため、オーブンの加熱時間が長くなっている。冷却水の温度が上限の 12 ℃ を超えているため、金型の冷却サイクルが長くなっている。解決策: プリフォームホッパーにプリフォームを補充し、向きセンサーの感度を校正する。赤外線メーターでランプの出力を測定し、定格出力 70% を下回る電球を交換する。ウォーターチラーを整備し、金型水入口熱電対で冷却設定値の精度を確認する。

水・飲料ボトル用ブロー成形機金型

Ever-Power社は、EPAプラットフォーム向けに設計されたプリフォーム射出成形金型とブロー成形金型の両方を提供しており、その材料および設計仕様は、大量生産される飲料の性能要件に適合しています。

Ever-PowerのPETブロー成形機を選ぶ理由とは？

メキシコのEver-Power ISBM Machinery Co., Ltdは、射出ブロー成形機、押出ブロー成形機、射出延伸ブロー成形機システムなどの自動ブロー成形機を専門とするメーカーであり、補助機械一式を含むグローバルサプライヤーです。主要な国際輸送ルートへのアクセスに便利な戦略的な立地にあるEver-Powerは、30か国以上で飲料、医薬品、食品、化粧品、農業、工業用化学品の包装メーカーにサービスを提供しています。

同社は、射出成形機および射出成形金型工学に関する深い専門知識を持つ専任の研究開発チームを擁しています。20年以上にわたる機械開発で培われた豊富な理論的・実践的経験に基づき、Ever-Powerのエンジニアは、各顧客の生産環境と生産目標に合わせた詳細な販売前実現可能性評価、カスタマイズされた機器仕様、そして設置後の包括的な技術サポートを提供します。

Ever-Powerの製品は、医薬品包装、食品・飲料包装、ヘルスケア包装、化粧品包装、農薬容器、工業用化学薬品包装など、幅広い用途に対応しています。対応材料には、HDPE、LDPE、PET、PETG、PP、PS、PPSU、PC、Tritan、ABS、PLA、EVA、PCTG、バイオコーン素材などがあり、製品ポートフォリオの進化に合わせて、同じ設備で材料プラットフォームを切り替えることが可能です。

Ever-Powerは、自立、誠実、実用主義、革新、責任という開発理念に基づいて事業を展開しています。当社施設から出荷されるすべての機械は、出荷前に工場受入試験と品質検証を受けています。当社は、単発の取引ではなく、お客様との長期的なパートナーシップを構築しており、アフターサービス体制は、生涯にわたる技術支援、迅速なスペアパーツ供給、継続的な製品改善プログラムを通じて、そのコミットメントを反映しています。Ever-Powerは、機械供給、金型設計と製造、プリフォーム仕様、ライン統合エンジニアリング、試運転監督、オペレーター研修、継続的なメンテナンスサポートを含む、完全なターンキー方式のハイエンド射出ブロー生産ラインを提供します。新規のボトル生産施設の設立でも、既存のブロー成形能力のアップグレードでも、当社のプロジェクトチームは、初期の実現可能性調査から最初の生産実行の承認まで、全範囲を管理します。

よくある質問

質問：EPA.AS-2C114.3はどのくらいの容量のボトルを製造できますか？また、容器の最大高さはどれくらいですか？
A: EPA.AS-2C114.3は、最大本体直径94mm、最大容器高さ260mm、最大容量1,000mlまでの容器に対応します。より大容量（最大22,000ml）が必要な場合は、同じシリーズのEPA.JS-2C366モデルがジェリカンや大型容器に対応します。500mlのウォーターボトルなどの小型高速容器の場合は、理論上の処理能力が毎時2,400本であるEPA.ES-2C100が、生産目標量に応じてより適している場合があります。

Q：EPA.AS-2C114.3全自動ブロー成形機の連続運転時の実際のエネルギー消費量はどれくらいですか？
A: この機械の最大設置加熱電力は 45 kW ですが、定常生産時の一般的な運転加熱電力は 20 kW です。この差は、ウォームアップ時や過渡的な生産イベント時に使用される余裕を表しています。購入者は、電源接続を最大 45 kW に合わせて設計する必要がありますが、正確な生産コストモデリングのために、運転エネルギーコストは 20 kW の運転値に基づいて予算を立てる必要があります。低圧空気回路は 7 kg/cm2 で 600 ltr/min を消費し、高圧送風回路は 35 kg/cm2 で 1,600 ltr/min を消費します。これらの値は、コンプレッサーの設置規模を決定する際に重要です。

Q：このPETブロー成形機は、PET以外の材料も加工できますか？
A：はい。EPAプラットフォームは、PET、PETG、PP、HDPE、LDPE、PC、PEN、PVC、PLAに対応しています。材料を変更する場合は、オーブン温度プロファイルとブロー圧力パラメータの調整が必要となり、ネック部や本体の形状が異なる場合は、プリフォームの金型変更が必要になる場合もあります。弊社のアプリケーションエンジニアリングチームが、お客様の対象材料と容器仕様に適したパラメータ設定についてアドバイスいたします。なお、EPA二段階プラットフォームにおけるPPおよびHDPEアプリケーションでは、プリフォームサプライヤーによるプリフォームの互換性確認が必要となりますのでご注意ください。

Q: 生産ラインに適したEPA.AS-2C114.3と、より大型のキャビティを持つモデルのどちらを選べば良いでしょうか？
A: 主な選定基準は、1シフトあたりの目標生産量です。1シフトあたり1,500～2,000本のボトルをボトリングラインで処理する必要がある場合は、2キャビティのEPA.AS-2C114.3が適切なサイズで、シリーズの中で最も低い初期投資額で導入できます。1時間あたり3,000～5,000本の生産量が必要な場合は、4キャビティのEPA.ES-4C76またはEPA.ES-4C114をご検討ください。1時間あたり7,000～9,200本の場合は、6キャビティまたは8キャビティのモデルが必要です。容器の容量が1,000mlを超える場合は、キャビティ数の選択肢が機械フレームの形状によって制限されるため、EPA.JSシリーズが大型容器の要件に対応します。

質問：EPA AS-2C114.3ではどのような冷水仕様が要求されていますか？また、チラーの代わりに冷却塔水を使用することはできますか？
A: EPA AS-2C114.3では、冷却水の温度が8～12℃、作動圧力が6kg/cm2、流量が30リットル/分であることが求められています。8～12℃の仕様を常に維持するには、専用の冷凍チラーが必要です。冷却塔の常温水では、特に熱帯気候や夏季の運転条件下では、金型の冷却性能を安定させるには不十分です。コンプレッサーの熱負荷変動時にも安定した温度を維持するため、金型流量要件を少なくとも30%上回る容量余裕のあるチラーの使用をお勧めします。

Q：エバーパワー社は、ブロー成形金型とプリフォーム金型を機械と一緒に供給していますか？
A：はい。Ever-Powerは、ブロー成形機、3D CADシミュレーションを使用してボトル仕様に合わせて設計されたブロー成形金型、EPA射出成形ステーション用のプリフォーム射出成形金型を含む、完全なターンキーパッケージを提供しています。金型鋼は生産量に基づいて選定され、キャビティ部品には2316輸入ダイス鋼、構造部品には420ステンレス鋼が使用されます。プリフォームとブロー成形金型の設計は、お客様のブランドのボトル形状、ネック仕上げ規格、ラベルパネルの形状に合わせてカスタマイズ可能です。出荷前に工場での金型試作と初回サンプル承認が含まれています。

Q：押出ブロー成形機とEPA射出延伸ブロー成形機の違いは何ですか？
A：押出ブロー成形機は、溶融したプラスチックチューブ（パリソン）をブロー成形金型に直接押し出し、分子配向のないボトルを製造します。このプロセスは、HDPE容器、複雑なハンドル付きボトル、および壁面の均一性よりも形状の複雑さが優先される大型工業用ドラムに適しています。EPAシリーズは、射出延伸ブロー成形機技術を採用しています。プリフォームは精密な形状で射出成形され、再加熱された後、ブロー成形前に二軸方向に延伸されます。この二軸方向の配向により、強度対重量比が大幅に向上し、透明度が高く、CO2バリア性能に優れたPETボトルが製造されます。

質問：機械の設置面積と重量はどれくらいですか？また、納品前に設置する必要のある設備は何ですか？
A: EPA.AS-2C114.3 は、床面積が 2,660 mm (長さ) × 1,660 mm (幅)、高さが 2,150 mm で、重量は 2,600 kg です。納品前に、以下のユーティリティを設置する必要があります。最大 45 kW の三相電源、35 kg/cm2 の高圧圧縮空気供給 (容量 1,600 lr/min)、7 kg/cm2 の低圧空気供給 (容量 600 lr/min)、6 kg/cm2 の冷水回路 (流量 30 lt/min、温度設定値 8～12 ℃)、および 150 mm のコンクリート基礎を備えた水平な鉄筋床。当社のエンジニアリングチームは、すべての注文に現場準備チェックリストを提供します。

Q：エバーパワーは海外の購入者に対して、どのような試運転およびアフターサービスを提供していますか？
A：Ever-Powerは、包括的な販売前技術コンサルティング、出荷前の工場受入試験（FAT）、経験豊富なエンジニアによる機械設置およびオペレーター研修を含む海外試運転サポート、そして専用のWhatsApp、メール、ビデオ通話チャネルを通じた継続的なアフターサービスを提供します。在庫品は3日以内に発送いたします。オンサイトサポートが時間的に重要な地域のお客様向けに、東南アジア、ラテンアメリカ、中東、アフリカの主要市場をカバーする現地サービスパートナーネットワークをご用意しています。複数年保守契約もご要望に応じてご利用いただけます。

Q：EPAブロー成形機は、既存の充填・包装ラインと統合できますか？
A：はい。EPAプラットフォームは、下流工程への統合を前提として設計されています。排出コンベアインターフェースは、主要メーカーの回転式および直線式充填装置と互換性のある標準的なエアコンベアまたはスラットコンベア接続を使用します。PLC制御システムは、充填ライン制御との同期スタート/ストップおよび速度マッチングのためのライン通信プロトコルをサポートしています。充填ラインが固定速度で稼働する場合、当社のエンジニアリングチームが、ボトル出力と充填機処理能力を一致させる適切なEPAモデルとキャビティ構成を指定し、バッファゾーンの要件を最小限に抑え、未充填ボトルの工程内在庫を削減します。
